Folienschnitt

 VHM-Messerklinge 10mm 12° KW30 Schneidtiefe ca. 10mm    Empfohlene Materialien: Dichtungen, Dichtungsmaterial, Karton, Leichtschaumplatten, Papier-Schaumstoffplatte, Schaumstoffe, Schaumstoffmaterial, weiche Schaumstoffe, Wellpappe, Verpackungsmaterial   Besonderheit:   Anpassung mit größerem Keilwinkel der Schneide für mehr Stabilität der Schneidfläche und Reduktion von Ausbrüchen. Zusätzlich angeschliffene/zugeschliffene Klingenspitze für höhere Schneidgeschwindigkeiten abhängig vom Material.

 VHM-Messerklinge 23° Schneidtiefe ca. 6,5 mm     Empfohlene Materialien:   Dichtungen, Dichtungsmaterial, Karton, Leichtschaumplatten, Papier-Schaumstoffplatte, Schaumstoffe, Schaumstoffmaterial, weiche Schaumstoffe, Wellpappe, Verpackungsmaterial

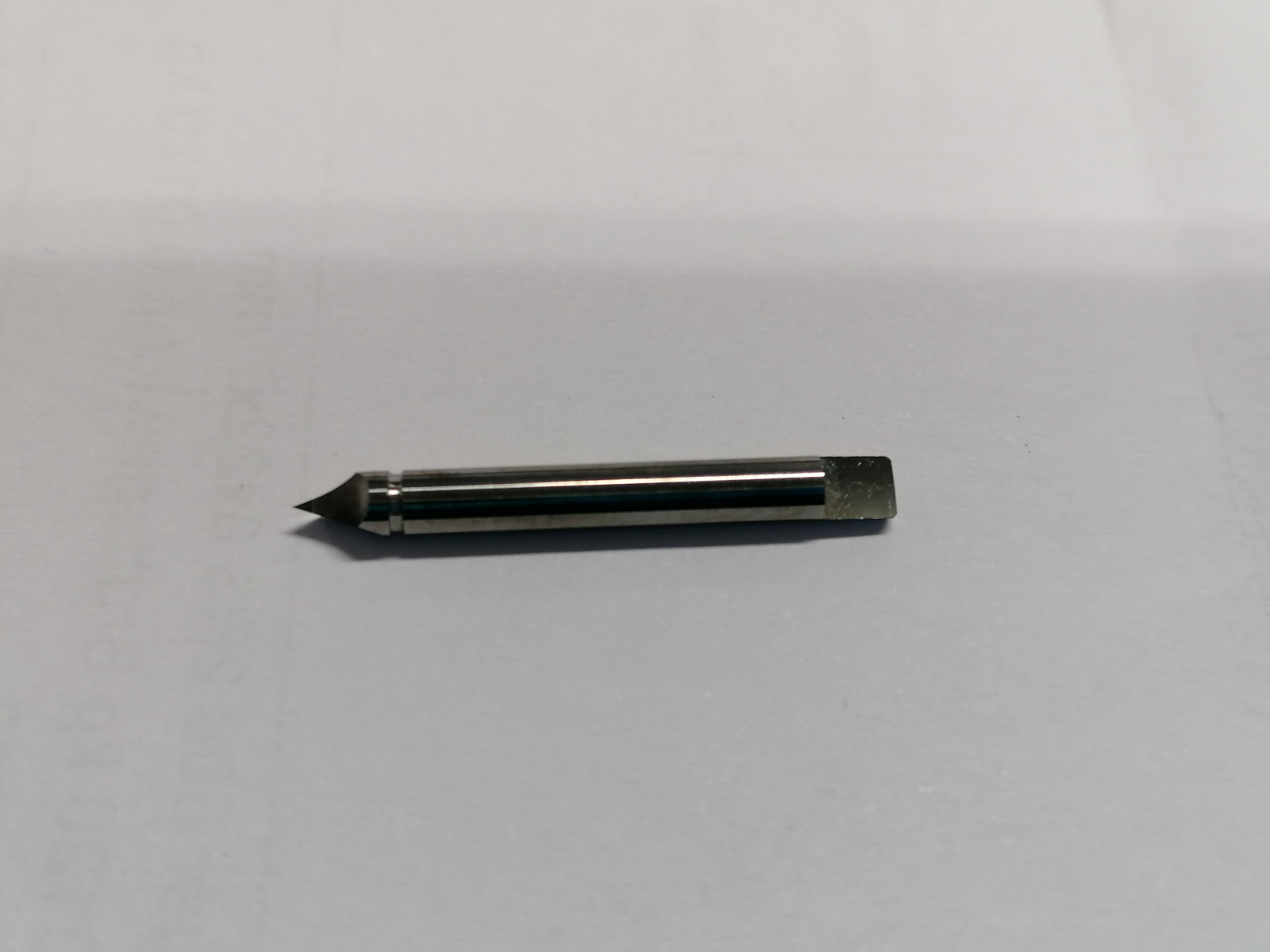

VHM-Messerklinge 35° Schneidtiefe ca. 1 mm    Empfohlene Materialien:   Signfolien

 VHM-Messerklinge 15mm 9° Schneidtiefe ca. 15mm    Empfohlene Materialien: Dichtungen, Dichtungsmaterial, Karton, Leichtschaumplatten, Papier-Schaumstoffplatte, Schaumstoffe, Schaumstoffmaterial, weiche Schaumstoffe, Wellpappe, Verpackungsmaterial   Besonderheit:   Anpassung mit größerem Keilwinkel der Schneide für mehr Stabilität der Schneidfläche und Reduktion von Ausbrüchen. Zusätzlich angeschliffene/zugeschliffene Klingenspitze für höhere Schneidgeschwindigkeiten abhängig vom Material.

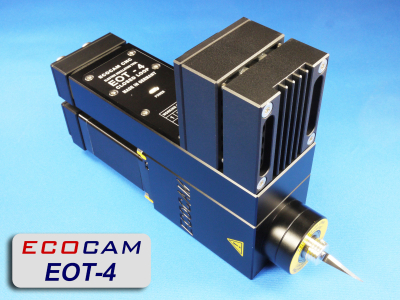

EOT-4 Oszillierendes Tangentialwerkzeug – Elektrisch, präzise & closed-loop-gesteuertDas EOT-4 ist ein elektrisch oszillierendes Tangentialwerkzeug zur präzisen Bearbeitung verschiedenster Materialien auf CNC-Portalfräsmaschinen. Dank modernster Closed-Loop-Technologie und robuster Bauweise überzeugt das Werkzeug durch exakte Schnitte, hohe Laufruhe und flexible Einsatzmöglichkeiten – ideal für Dichtmaterialien, Schaumstoffe, Wellpappe, Leder, Gewebe und viele weitere Werkstoffe. Vorteile der Closed-Loop-Technologie Verlustfreie Positionierung durch Rückmeldung der Motorlage & automatische Nachregelung Laufruhiger Betrieb mit minimaler Resonanz & kurzen Einschwingzeiten Höheres Drehmoment bei niedriger Drehzahl – ideal für zähe Materialien Effizienter & belastbarer als klassische Schrittmotoren Keine Schrittverluste wie bei open-loop-Systemen Technischer Aufbau CNC-gefrästes Vollmetallgehäuse für maximale Stabilität Präzisionsgeschliffene Kinematik für saubere Schnittführung Mehrfach kugelgelagerter Oszillationsantrieb Optoelektronische Klingenlageerkennung – kontaktlos & verschleißfrei Standardaufnahme mit 43 mm Eurohals – kompatibel mit vielen CNC-Z-Achsen Rückseitige M4-Gewinde (6×) zur alternativen Montage Technische Daten im Überblick MerkmalWert / BeschreibungVersorgung Elektronik6–24 V DCVersorgung Motor12–20 V DCOszillationca. 7.000 Hübe/Min bei 24 V DC (lastabhängig)Arbeitshub (einstellbar)1 / 2 / 3 / 4 / 5 mm (Standard = 3 mm)Antrieb2-Phasen Schrittmotor mit Closed-Loop-Encoder (1000 Steps/U)Abmessungen (L×B×H)ca. 86 × 58 × 235 mmAnschlüsseIndustrietaugliche Metallsteckverbinder mit Crimpkontakten Typische Einsatzmaterialien Dichtungsmaterialien Carbon Prepregs & Faserverbundstoffe Wellpappe, Hartkarton Kork & Leder Schaumstoffe & Schaumplatten Gewebe & Folien Teppichböden & flexible Materialien Einfache Integration in dein CNC-System Durch den genormten 43 mm Eurohals ist das EOT‑4 mit vielen CNC-Fräsköpfen kompatibel. Die integrierten Industriesteckverbinder sorgen für eine sichere, schnelle und fehlerfreie elektrische Anbindung. Fazit Das EOT‑4 Oszillierwerkzeug ist die ideale Lösung für präzises, sauberes Schneiden weicher und zäher Materialien auf CNC-Maschinen. Dank Closed-Loop-Steuerung, robuster Bauweise und flexibler Integration erfüllt es höchste Anforderungen im professionellen Einsatz.

Schleppmesserhalter  passend für 33mm und 43mm Eurohalsaufnahme zur Verwendung an einer CNC Maschine mit automatischer Höhenregulierung. Der Halter ist aus eloxiertem Aluminium und geeignet zum schneider vom Stoffen, Papier, Folien , dünnen Karton usw.. Details: Einstellung der Schnittiefe auf 0.01mm Skala Doppelt kugelgelagert Unebenheiten werden bis 10mm im Material ausgeglichen Magnethalterung der Klingen passend z.B. für Roland-Plottermesser Ø 2x 24mm mit Schnittwinkeln von 30°, 45° und 60°

Tangentialmesser für Folienschnitte  Neben unserem Schleppmesserhalter, der als Standardzubehör zu unseren Fräsanlagen angeboten wird, bieten wir auch ein so genanntes Tangentialmesser an. Bei einem Tangentialmesser wird das eigentliche Messer über einen weiteren Schrittmotor während des Schneidens immer in die richtige Richtung gedreht. Mit diesem Werkzeug lassen sich auch dicke Folien schneiden, selbst bei kleinsten Schrifthöhen werden noch sehr gute Ergebnisse erzielt. So sieht zum Beispiel eine 8 mm Schrift, die mit dem Tangentialmesser geschnitten wurde, immer noch so aus, wie mit einem Laserdrucker erstellt.Dieses Werkzeug ist nur nötig, wenn Sie kleine Schriften oder dickere Folien verarbeiten wollen. Das Nachrüsten einer bereits vorhandenen Maschine ist nur bei uns im Haus möglich: Neben der Elektronik müssen auch die Kabel geändert werden.   Eine Vorbereitung für Tangentialeinheiten, bei der ein Tangentialmesser oder eine Drehachse einfach später angeschlossen werden kann, ist gegen einen Aufpreis von 199,00 Euro bei allen Maschinen möglich. Zur Ansteuerung des Tangentialmessers benötigen Sie mindestens WinPC-NCeconomy oder cncGraF.
