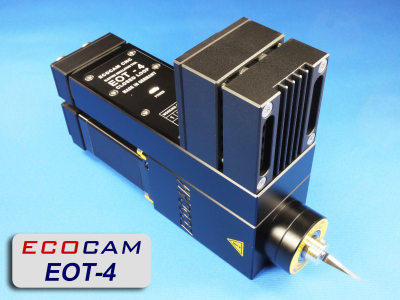

Das EOT-4 ist ein elektrisch oszillierendes Tangentialwerkzeug zur präzisen Bearbeitung verschiedenster Materialien auf CNC-Portalfräsmaschinen. Dank modernster Closed-Loop-Technologie und robuster Bauweise überzeugt das Werkzeug durch exakte Schnitte, hohe Laufruhe und flexible Einsatzmöglichkeiten – ideal für Dichtmaterialien, Schaumstoffe, Wellpappe, Leder, Gewebe und viele weitere Werkstoffe.
Vorteile der Closed-Loop-Technologie
-
Verlustfreie Positionierung durch Rückmeldung der Motorlage & automatische Nachregelung
-
Laufruhiger Betrieb mit minimaler Resonanz & kurzen Einschwingzeiten
-
Höheres Drehmoment bei niedriger Drehzahl – ideal für zähe Materialien
-
Effizienter & belastbarer als klassische Schrittmotoren
-
Keine Schrittverluste wie bei open-loop-Systemen
Technischer Aufbau
-
CNC-gefrästes Vollmetallgehäuse für maximale Stabilität
-
Präzisionsgeschliffene Kinematik für saubere Schnittführung
-
Mehrfach kugelgelagerter Oszillationsantrieb
-
Optoelektronische Klingenlageerkennung – kontaktlos & verschleißfrei
-
Standardaufnahme mit 43 mm Eurohals – kompatibel mit vielen CNC-Z-Achsen
-
Rückseitige M4-Gewinde (6×) zur alternativen Montage
Technische Daten im Überblick
| Merkmal | Wert / Beschreibung |
|---|---|
| Versorgung Elektronik | 6–24 V DC |
| Versorgung Motor | 12–20 V DC |
| Oszillation | ca. 7.000 Hübe/Min bei 24 V DC (lastabhängig) |
| Arbeitshub (einstellbar) | 1 / 2 / 3 / 4 / 5 mm (Standard = 3 mm) |
| Antrieb | 2-Phasen Schrittmotor mit Closed-Loop-Encoder (1000 Steps/U) |
| Abmessungen (L×B×H) | ca. 86 × 58 × 235 mm |
| Anschlüsse | Industrietaugliche Metallsteckverbinder mit Crimpkontakten |
Typische Einsatzmaterialien
-
Dichtungsmaterialien
-
Carbon Prepregs & Faserverbundstoffe
-
Wellpappe, Hartkarton
-
Kork & Leder
-
Schaumstoffe & Schaumplatten
-
Gewebe & Folien
-
Teppichböden & flexible Materialien
Einfache Integration in dein CNC-System
Durch den genormten 43 mm Eurohals ist das EOT‑4 mit vielen CNC-Fräsköpfen kompatibel. Die integrierten Industriesteckverbinder sorgen für eine sichere, schnelle und fehlerfreie elektrische Anbindung.
Fazit
Das EOT‑4 Oszillierwerkzeug ist die ideale Lösung für präzises, sauberes Schneiden weicher und zäher Materialien auf CNC-Maschinen. Dank Closed-Loop-Steuerung, robuster Bauweise und flexibler Integration erfüllt es höchste Anforderungen im professionellen Einsatz.
