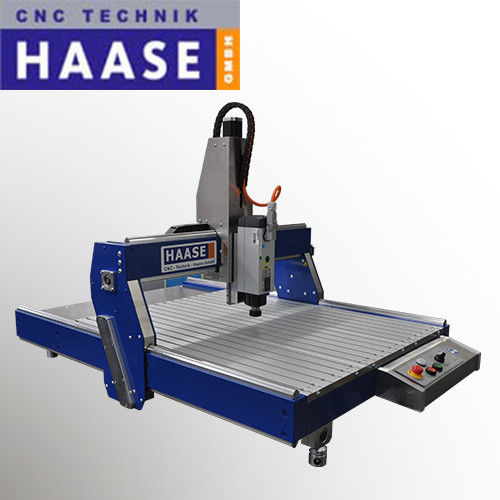

Produktinformationen "AL1065 Profi CNC-Maschine | Haase"
CNC-Fräsanlagen AL-SERIE – Der perfekte Einstieg in die CNC-Technik
Unsere AL-SERIE bietet Ihnen sechs Maschinengrößen und jeweils zwei Ausführungen pro Größe, sodass Sie die Maschine optimal an Ihre individuellen Anforderungen anpassen können.
Die Serie eignet sich ideal für Hobbyanwender, kleine Werkstätten und leichte gewerbliche Anwendungen. Typische Einsatzbereiche sind die Bearbeitung von Holz, Kunststoffen sowie leichten NE-Metallen – von Gravuren über Modellbau bis hin zu Prototypen.
Bei der Entwicklung dieser Maschinen wurde besonderer Wert auf Präzision, Stabilität und Sicherheit gelegt.
Zwei Varianten – abgestimmt auf Ihren Einsatz
AL-Serie Profi
Die Profi-Variante ist die ideale Wahl für Einsteiger und Anwender, die eine zuverlässige Maschine für regelmäßige Arbeiten suchen.
- Kugelumlaufspindeln auf allen Achsen
- T-Nutentisch
- Positioniergeschwindigkeit: ca. 9.000 mm/min
- Schrittweite: 0,003125 mm
- Wiederholgenauigkeit: ± 0,015 mm
- Steuerungssoftware: WINPC NC NET
Perfekt für Holz, Kunststoffe, Gravuren und typische Werkstattanwendungen
AL-Serie Expert
Die Expert-Variante richtet sich an Anwender mit höheren Ansprüchen an Dynamik, Laufruhe und Prozesssicherheit.
- Servostepper mit integriertem Regelkreis (Closed Loop)
- Deutlich höhere Dynamik und Laufruhe
- Positioniergeschwindigkeit: ca. 18.000 mm/min
- Schrittweite: 0,005 mm
- Wiederholgenauigkeit: ± 0,015 mm
- Integrierte Steuerung: cncGraF© SMC5D-M4 LAN
Ideal für anspruchsvollere Projekte und intensivere Nutzung
Führungs- und Antriebssystem
Durch insgesamt 12 doppelt kugelgelagerte Spezialrollen auf der X- und Y-Achse, die auf hochwertigen Rundwellen nahezu reibungsfrei laufen, entsteht ein besonders ruhiges und präzises Fahrverhalten.
- Spielfreier Lauf der Achsen
- Minimierte Vibrationen
- Saubere Fräsergebnisse
- Wartungsarmes System ohne Durchhängen wie bei Gleitführungen
Die Prismenführung auf der Z-Achse sorgt zusätzlich für Stabilität und Genauigkeit.
Dank der präzisen Kugelumlaufmuttern und hohen Verfahrgeschwindigkeiten sind auch Serienfertigungen problemlos möglich.
Servostepper-Technologie (Expert-Version)
Unsere Servostepper kombinieren die Vorteile von Schrittmotoren mit einem geschlossenen Regelkreis:
- Keine Fehlschritte bei Lastwechseln
- Hohe Prozesssicherheit
- Stabile Positionierung im Stillstand
- Exakte Fräsergebnisse auch bei höheren Geschwindigkeiten
Technische Highlights
- Torsionssteifer, kunststoffbeschichteter Aluminiumrahmen
- X-Schlitten in Kastenbauweise für hohe Steifigkeit
- Kugelumlaufspindeln auf allen Achsen
- Antriebsspindeln außerhalb des Arbeitsbereichs (optimaler Schutz vor Verschmutzung)
- Rollenführungen auf X- und Y-Achse
- Prismenführung auf der Z-Achse
- Hochwertiges Bedienpult
- Kabelführung über Energieketten
- Integrierte Elektronik mit Schutz vor automatischem Wiederanlauf
- Höhenverstellbare Maschinenfüße
- Große Durchlasshöhe und flexible Fräsmotoraufnahme (ideal für 3D-Bearbeitung)
Lieferumfang
Im Standardlieferumfang enthalten:
- CNC-Fräsmaschine der AL-Serie
- Integrierte Steuerung (je nach Variante)
- Steuerungssoftware
- Bedienpult
- Referenzsystem
- Verkabelung und Elektronik
- Dokumentation / Anleitung
Hinweis: Abbildungen können Sonderzubehör enthalten
Erweiterungsmöglichkeiten
Alle Maschinen können individuell erweitert werden, z. B. mit:
- Minimalmengenschmierung
- Tangentialmodulen
- Drehachsen
- weiteren Anpassungen je nach Anwendung
Typische Einsatzbereiche
Die CNC-Haase AL-Serie ist ideal geeignet für:
- Metallbearbeitung: Aluminium, Messing (Konturen, Bohren, Senken)
- Kunststoffbearbeitung: PVC, Acryl, CFK
- Holzbearbeitung: klassische Schreinerarbeiten
- Gravuren: verschiedenste Materialien
- Modellbau: RC- und Präzisionsteile
- Prototypenbau: schnelle und präzise Fertigung
Überblick
| Technische Daten | AL 640 | AL 1040 | AL 1065 | AL 1265 | AL 1290 | AL 2010 |
|---|---|---|---|---|---|---|
| VERFAHRWEG X (MM) | 600 | 1000 | 1000 | 1250 | 1250 | 2000 |
| VERFAHRWEG Y (MM) | 400 | 400 | 650 | 650 | 900 | 1000 |
| VERFAHRWEG Z (MM) | 180 | |||||
| RAUMBEDARF OHNE UMHAUSUNG (MM) | 1030 x 775 x 990 | 1430 x 775 x 990 | 1430 x 1045 x 990 | 1680 x 1045 x 990 | 1680 x 1315 x 990 | 2430 x 1415 x 990 |
⚠️ Wichtige Hinweise
- Die gezeigten Maschinen können Sonderzubehör enthalten
- Jede Maschine wird individuell gefertigt (keine Lagerware)
- Aktuelle Lieferzeiten erhalten Sie auf Anfrage
Beratung
Sie sind unsicher, welche Variante die richtige für Sie ist?
Wir beraten Sie gerne persönlich und finden gemeinsam die passende Lösung.
Informationen zur Produktsicherheit
Warnung vor Hand-und Schnittverletzungen, Warnung vor Elektrischer Spannung , Gebot Gehörschutz und Schutzbrille tragen
Maschinen
CNC-Technik Haase GmbH
AL640 Profi CNC- Maschine | Haase
CNC-Fräsanlagen AL-SERIE – Der perfekte Einstieg in die CNC-TechnikUnsere AL-SERIE bietet Ihnen sechs Maschinengrößen und jeweils zwei Ausführungen pro Größe, sodass Sie die Maschine optimal an Ihre individuellen Anforderungen anpassen können.Die Serie eignet sich ideal für Hobbyanwender, kleine Werkstätten und leichte gewerbliche Anwendungen. Typische Einsatzbereiche sind die Bearbeitung von Holz, Kunststoffen sowie leichten NE-Metallen – von Gravuren über Modellbau bis hin zu Prototypen.Bei der Entwicklung dieser Maschinen wurde besonderer Wert auf Präzision, Stabilität und Sicherheit gelegt. Zwei Varianten – abgestimmt auf Ihren EinsatzAL-Serie ProfiDie Profi-Variante ist die ideale Wahl für Einsteiger und Anwender, die eine zuverlässige Maschine für regelmäßige Arbeiten suchen.Kugelumlaufspindeln auf allen AchsenT-NutentischPositioniergeschwindigkeit: ca. 9.000 mm/minSchrittweite: 0,003125 mmWiederholgenauigkeit: ± 0,015 mmSteuerungssoftware: WINPC NC NET Perfekt für Holz, Kunststoffe, Gravuren und typische WerkstattanwendungenAL-Serie ExpertDie Expert-Variante richtet sich an Anwender mit höheren Ansprüchen an Dynamik, Laufruhe und Prozesssicherheit.Servostepper mit integriertem Regelkreis (Closed Loop)Deutlich höhere Dynamik und LaufruhePositioniergeschwindigkeit: ca. 18.000 mm/minSchrittweite: 0,005 mmWiederholgenauigkeit: ± 0,015 mmIntegrierte Steuerung: cncGraF© SMC5D-M4 LAN Ideal für anspruchsvollere Projekte und intensivere NutzungFührungs- und AntriebssystemDurch insgesamt 12 doppelt kugelgelagerte Spezialrollen auf der X- und Y-Achse, die auf hochwertigen Rundwellen nahezu reibungsfrei laufen, entsteht ein besonders ruhiges und präzises Fahrverhalten.Spielfreier Lauf der AchsenMinimierte VibrationenSaubere FräsergebnisseWartungsarmes System ohne Durchhängen wie bei GleitführungenDie Prismenführung auf der Z-Achse sorgt zusätzlich für Stabilität und Genauigkeit.Dank der präzisen Kugelumlaufmuttern und hohen Verfahrgeschwindigkeiten sind auch Serienfertigungen problemlos möglich.Servostepper-Technologie (Expert-Version)Unsere Servostepper kombinieren die Vorteile von Schrittmotoren mit einem geschlossenen Regelkreis:Keine Fehlschritte bei LastwechselnHohe ProzesssicherheitStabile Positionierung im StillstandExakte Fräsergebnisse auch bei höheren Geschwindigkeiten Technische HighlightsTorsionssteifer, kunststoffbeschichteter AluminiumrahmenX-Schlitten in Kastenbauweise für hohe SteifigkeitKugelumlaufspindeln auf allen AchsenAntriebsspindeln außerhalb des Arbeitsbereichs (optimaler Schutz vor Verschmutzung)Rollenführungen auf X- und Y-AchsePrismenführung auf der Z-AchseHochwertiges BedienpultKabelführung über EnergiekettenIntegrierte Elektronik mit Schutz vor automatischem WiederanlaufHöhenverstellbare MaschinenfüßeGroße Durchlasshöhe und flexible Fräsmotoraufnahme (ideal für 3D-Bearbeitung) LieferumfangIm Standardlieferumfang enthalten:CNC-Fräsmaschine der AL-SerieIntegrierte Steuerung (je nach Variante)SteuerungssoftwareBedienpultReferenzsystemVerkabelung und ElektronikDokumentation / AnleitungHinweis: Abbildungen können Sonderzubehör enthalten ErweiterungsmöglichkeitenAlle Maschinen können individuell erweitert werden, z. B. mit:MinimalmengenschmierungTangentialmodulenDrehachsenweiteren Anpassungen je nach Anwendung Typische EinsatzbereicheDie CNC-Haase AL-Serie ist ideal geeignet für:Metallbearbeitung: Aluminium, Messing (Konturen, Bohren, Senken)Kunststoffbearbeitung: PVC, Acryl, CFKHolzbearbeitung: klassische SchreinerarbeitenGravuren: verschiedenste MaterialienModellbau: RC- und PräzisionsteilePrototypenbau: schnelle und präzise FertigungÜberblickTechnische DatenAL 640AL 1040AL 1065AL 1265AL 1290AL 2010VERFAHRWEG X (MM)60010001000125012502000VERFAHRWEG Y (MM)4004006506509001000VERFAHRWEG Z (MM)180RAUMBEDARF OHNE UMHAUSUNG (MM)1030 x 775 x 9901430 x 775 x 9901430 x 1045 x 9901680 x 1045 x 9901680 x 1315 x 9902430 x 1415 x 990⚠️ Wichtige HinweiseDie gezeigten Maschinen können Sonderzubehör enthaltenJede Maschine wird individuell gefertigt (keine Lagerware)Aktuelle Lieferzeiten erhalten Sie auf AnfrageBeratungSie sind unsicher, welche Variante die richtige für Sie ist?Wir beraten Sie gerne persönlich und finden gemeinsam die passende Lösung.
CNC-Technik Haase GmbH
AL1290 Profi CNC-Maschine | Haase
CNC-Fräsanlagen AL-SERIE – Der perfekte Einstieg in die CNC-TechnikUnsere AL-SERIE bietet Ihnen sechs Maschinengrößen und jeweils zwei Ausführungen pro Größe, sodass Sie die Maschine optimal an Ihre individuellen Anforderungen anpassen können.Die Serie eignet sich ideal für Hobbyanwender, kleine Werkstätten und leichte gewerbliche Anwendungen. Typische Einsatzbereiche sind die Bearbeitung von Holz, Kunststoffen sowie leichten NE-Metallen – von Gravuren über Modellbau bis hin zu Prototypen.Bei der Entwicklung dieser Maschinen wurde besonderer Wert auf Präzision, Stabilität und Sicherheit gelegt. Zwei Varianten – abgestimmt auf Ihren EinsatzAL-Serie ProfiDie Profi-Variante ist die ideale Wahl für Einsteiger und Anwender, die eine zuverlässige Maschine für regelmäßige Arbeiten suchen.Kugelumlaufspindeln auf allen AchsenT-NutentischPositioniergeschwindigkeit: ca. 9.000 mm/minSchrittweite: 0,003125 mmWiederholgenauigkeit: ± 0,015 mmSteuerungssoftware: WINPC NC NET Perfekt für Holz, Kunststoffe, Gravuren und typische WerkstattanwendungenAL-Serie ExpertDie Expert-Variante richtet sich an Anwender mit höheren Ansprüchen an Dynamik, Laufruhe und Prozesssicherheit.Servostepper mit integriertem Regelkreis (Closed Loop)Deutlich höhere Dynamik und LaufruhePositioniergeschwindigkeit: ca. 18.000 mm/minSchrittweite: 0,005 mmWiederholgenauigkeit: ± 0,015 mmIntegrierte Steuerung: cncGraF© SMC5D-M4 LAN Ideal für anspruchsvollere Projekte und intensivere NutzungFührungs- und AntriebssystemDurch insgesamt 12 doppelt kugelgelagerte Spezialrollen auf der X- und Y-Achse, die auf hochwertigen Rundwellen nahezu reibungsfrei laufen, entsteht ein besonders ruhiges und präzises Fahrverhalten.Spielfreier Lauf der AchsenMinimierte VibrationenSaubere FräsergebnisseWartungsarmes System ohne Durchhängen wie bei GleitführungenDie Prismenführung auf der Z-Achse sorgt zusätzlich für Stabilität und Genauigkeit.Dank der präzisen Kugelumlaufmuttern und hohen Verfahrgeschwindigkeiten sind auch Serienfertigungen problemlos möglich.Servostepper-Technologie (Expert-Version)Unsere Servostepper kombinieren die Vorteile von Schrittmotoren mit einem geschlossenen Regelkreis:Keine Fehlschritte bei LastwechselnHohe ProzesssicherheitStabile Positionierung im StillstandExakte Fräsergebnisse auch bei höheren Geschwindigkeiten Technische HighlightsTorsionssteifer, kunststoffbeschichteter AluminiumrahmenX-Schlitten in Kastenbauweise für hohe SteifigkeitKugelumlaufspindeln auf allen AchsenAntriebsspindeln außerhalb des Arbeitsbereichs (optimaler Schutz vor Verschmutzung)Rollenführungen auf X- und Y-AchsePrismenführung auf der Z-AchseHochwertiges BedienpultKabelführung über EnergiekettenIntegrierte Elektronik mit Schutz vor automatischem WiederanlaufHöhenverstellbare MaschinenfüßeGroße Durchlasshöhe und flexible Fräsmotoraufnahme (ideal für 3D-Bearbeitung) LieferumfangIm Standardlieferumfang enthalten:CNC-Fräsmaschine der AL-SerieIntegrierte Steuerung (je nach Variante)SteuerungssoftwareBedienpultReferenzsystemVerkabelung und ElektronikDokumentation / AnleitungHinweis: Abbildungen können Sonderzubehör enthalten ErweiterungsmöglichkeitenAlle Maschinen können individuell erweitert werden, z. B. mit:MinimalmengenschmierungTangentialmodulenDrehachsenweiteren Anpassungen je nach Anwendung Typische EinsatzbereicheDie CNC-Haase AL-Serie ist ideal geeignet für:Metallbearbeitung: Aluminium, Messing (Konturen, Bohren, Senken)Kunststoffbearbeitung: PVC, Acryl, CFKHolzbearbeitung: klassische SchreinerarbeitenGravuren: verschiedenste MaterialienModellbau: RC- und PräzisionsteilePrototypenbau: schnelle und präzise FertigungÜberblickTechnische DatenAL 640AL 1040AL 1065AL 1265AL 1290AL 2010VERFAHRWEG X (MM)60010001000125012502000VERFAHRWEG Y (MM)4004006506509001000VERFAHRWEG Z (MM)180RAUMBEDARF OHNE UMHAUSUNG (MM)1030 x 775 x 9901430 x 775 x 9901430 x 1045 x 9901680 x 1045 x 9901680 x 1315 x 9902430 x 1415 x 990⚠️ Wichtige HinweiseDie gezeigten Maschinen können Sonderzubehör enthaltenJede Maschine wird individuell gefertigt (keine Lagerware)Aktuelle Lieferzeiten erhalten Sie auf AnfrageBeratungSie sind unsicher, welche Variante die richtige für Sie ist?Wir beraten Sie gerne persönlich und finden gemeinsam die passende Lösung.
CNC-Technik Haase GmbH

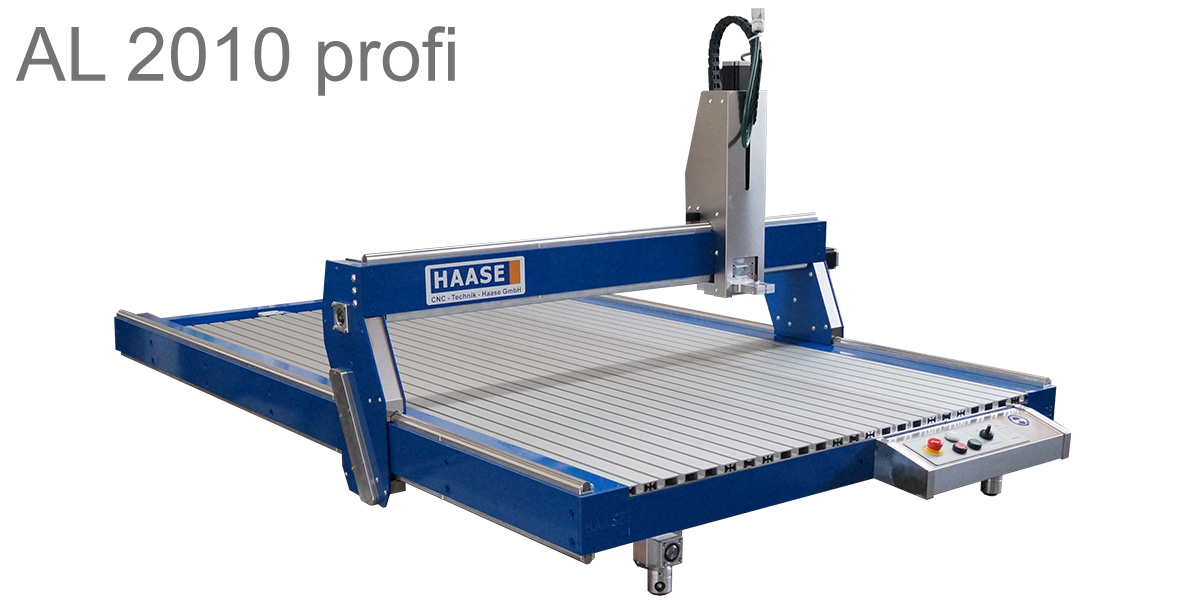

AL2010 Profi CNC-Maschine | Haase
